SSTC heißt nichts anderes als Solid State Tesla Coil.

Der Aufbau dieser Spule ist recht einfach man benötigt nur:

• IRFP460 Mosfet
• NE555 Time IC
• 7812 Spannungsregler

• Drehkondensator 2-60pF
• Widerstand 1/4W 15k
• 1000µF 25V Kondensator

Die Spule wird mit bis zu 30V versorgt und kann bis zu 5cm lange Entladungen erzeugen.

Die Primärspule besteht aus 8Windungen mit 2,5mm² Litze.

Als Sekundärspule wurde ein Abflussrohr mit 0,3mm² Kupferlackdraht bewickelt und zur weiteren Isolation mit Silikonspray bezogen.

 Der Schaltplan

 Hier sieht man die fertige Platine.

 Oben der Trafo und unten rechts die Gleichrichtung + Glättung

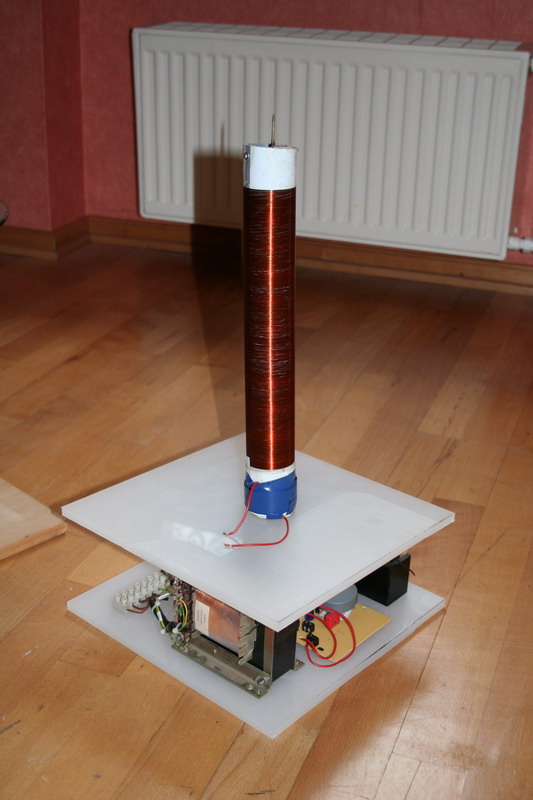

Um das Ganze besser aussehen zu lassen, wurden die Bauteile auf robuste Plexiglasplatten geschraubt.

 Testaufbau: Sie funktioniert direkt beim ersten mal

Sie funktioniert :-)
Die Funkenlänge beträgt bei 30V bis zu 5cm. Die Funken sind heiß genug um dünnen Draht einfach zum schmelzen zu bringen!
