Mikrowellentrafo

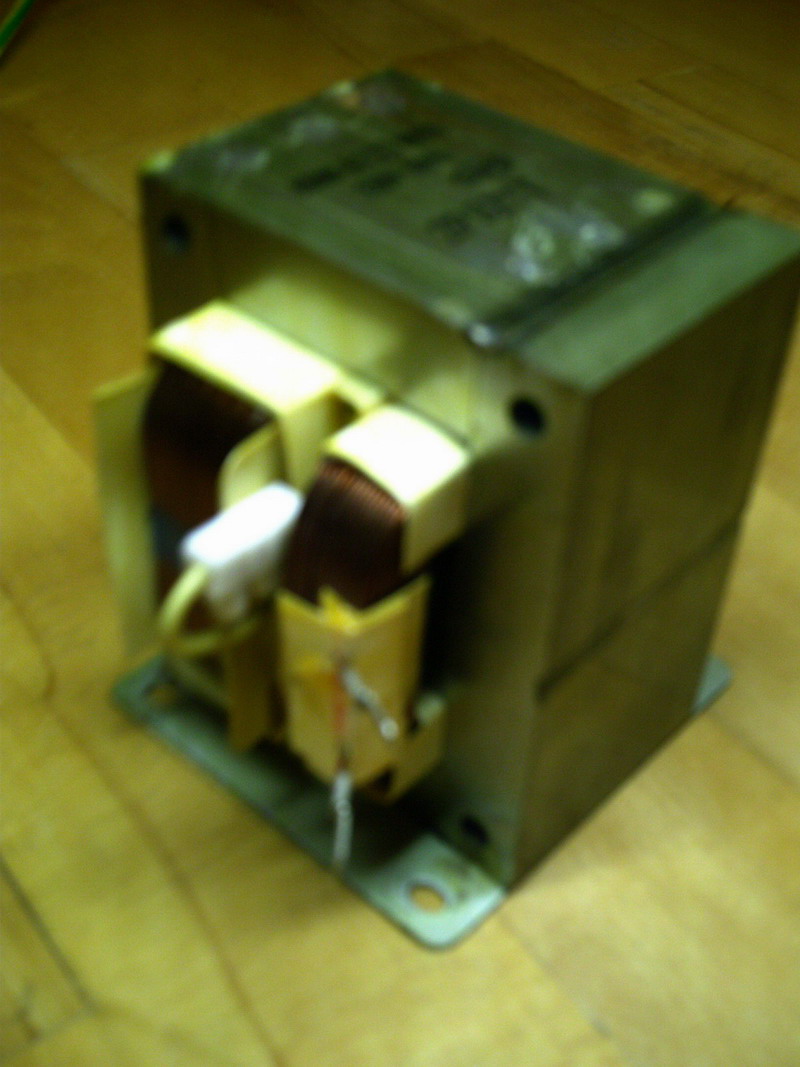

Ein Mikrowellentrafo auch MOT genannt, befindet sich in jeder handelsüblichen Mikrowelle. Dieser Trafo stellt die benötigten Spannungen zum Betrieb des Magnetrons bereit, darunter:
Die Heizspannung von etwa 3,5V bei 10A und eben das wichtige, die Hochspannung von 2000V und mit bis zu 700mA. Die Trafos sind mit etwa 1kW angegeben aber liefern bis zu 1,5kW. Bei dieser Stromstärke besteht höchste Lebensgefahr daher sollten nur erfahrenere Bastler mit diesen Trafos experimentieren.

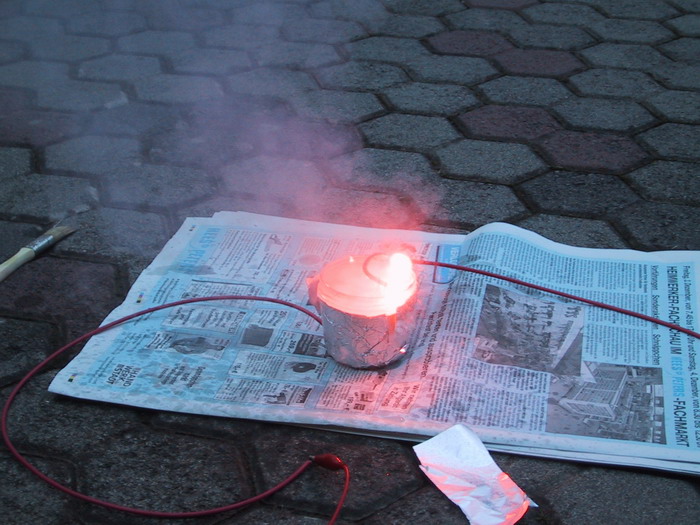

Trotz der geringen Spannung von 2kV lässt sich mit so einem Trafo schon ein Lichtbogen bis 10cm bilden.





Diese Trafos eigenen sich zum Beispiel auch wunderbar zum Bau einer VTTC.... mehr dazu im Internet.

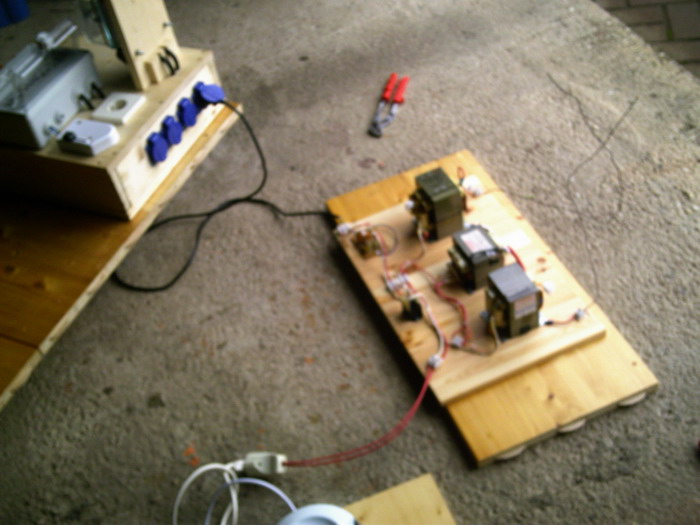

Auf dem Bild sieht man mein sogenanntes MOT-Stack:
Das Stack wird mit Drehstrom betrieben und besteht aus 3 Trafos die folgendermaßen verschaltet sind:

Außenleiter 1 zum Neutralleiter (L1-N): Mikrowellentrafo 1
Außenleiter 2 zum Neutralleiter (L2-N): Mikrowellentrafo 2
Außenleiter 3 zum Neutralleiter (L3-N): Mikrowellentrafo 3

Mit dieser Verschaltung erhält man somit 4,5-5kW.
Da im Drehstromnetz die Phasen aber um 120° verschoben sind, können wir die Hochspannungsausgänge nicht einfach Paralell schließen, sondern müssen sie Gleichrichten. So erhalten wir dann etwa 2,8kV und um die 2A!!!
