Hier stelle ich mal meinen SYM Amp vor:

Der Schaltplan:

Der fertige Mono-Endstufe Block:

Der Ringkerntrafo sollte etwa 250W leisten können. Die Endstufe sollte mit etwa +/-45VDC betrieben werden. Um diese Spannung zu erreichen habe ich am Trafo weitere Wicklungen angebracht.

Das Gehäuse: Eine alte China Endstufe:)

Als Einschaltstrombegrenzung dient ein 10Ohm 10W Widerstand der sich paralell zum Schließer des Relais befindet. Somit wird die Trägheit des Relais bis zum Anziehen ausgenutzt, und der Trafo kann kurzzeitig über den Widerstand anlaufen.

Geglättet wurde mit 10.000µF. Desweiteren wurde ein großer Entstörfilter eingesetzt um knacksen, wie zum Beispiel durch Abrissfunken in Lichtschaltern im Haus zu vermeiden.


Als Kühlung dient ein großer Kühlkörper mit Lüfter. Nicht zu vergessen sind natürlich Glimmerscheiben an allen Transistoren.

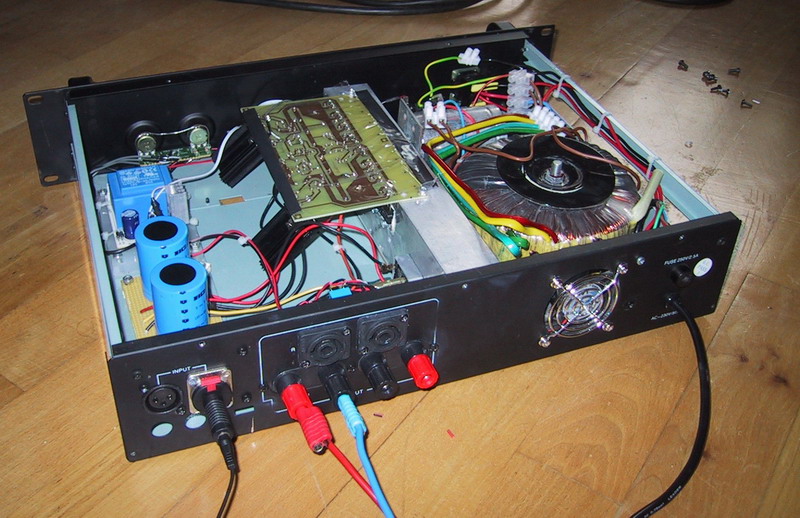

Die Rückansicht:



Zur einfachen Handhabung wurden Speakon und Klinken sowie XLR Buchsen verbaut.

Teschniche Daten:

230V~ 50Hz
-270W RMS an 4Ohm
-145W RMS an 8Ohm

Fazit: Endstufe mit gutem Klang, die genug Leistungsreserven bietet. Allerdings mit einem Preis von etwa 150€ nur für Leute die Spaß am basteln haben, da sie die Preisklasse von Fertiggeräten übertrifft. Messungen folgen
